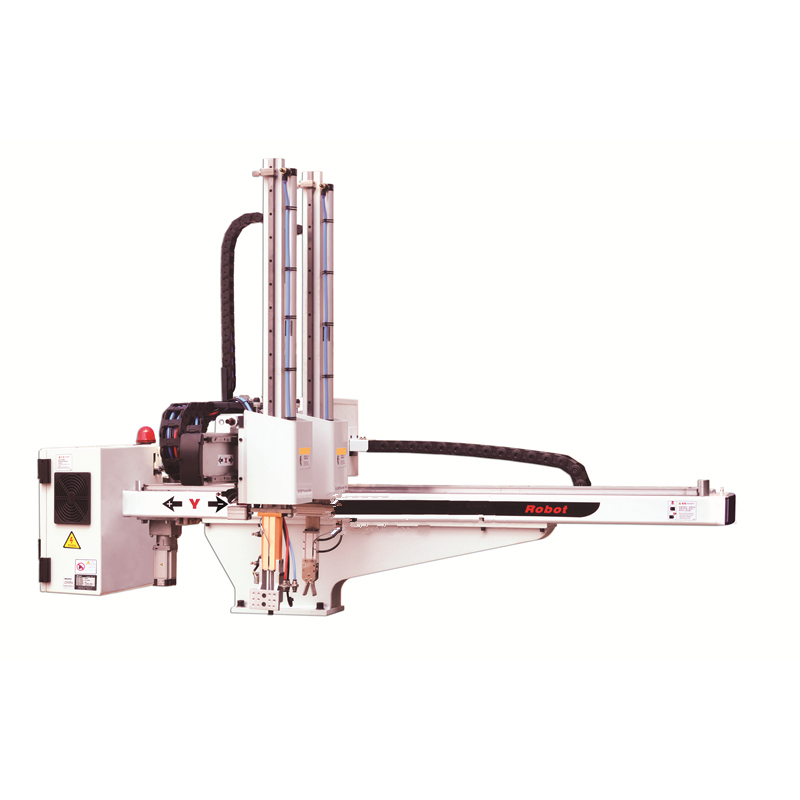

Все линейные движения приводятся в действие сверхмощными серводвигателями в сочетании с точными линейными направляющими и мощными клиновыми ремнями: быстро, бесшумно и точно. В запястном механизме используется система реечной передачи с пневматическим приводом, которая обеспечивает плавное, стабильное и точное переворачивание.Вертикальная рука с телескопической конструкцией эффективно минимизирует время цикла и высоту робота.
•Безопасность
Ограничение хода по осям X, Y и Z с устройствами предотвращения столкновений. Это может эффективно предотвратить выход из-под контроля. Полная двойная функция защиты с мягким и жестким ограничением. Обеспечьте безопасную работу машины для литья под давлением и перемещение робот. Дизайн Защита ввода-вывода от короткого замыкания может эффективно предотвратить повреждение печатной платы из-за короткого замыкания.
•Интеллект
7,0-дюймовый сенсорный TFT-экран высокой четкости. USB можно использовать для обновления ручного контроллера и материнской платы, загрузки программных данных и обучения открытой программе, памяти 8BG и независимой двойной 16-битной платы расширения ввода-вывода, которая может расширяться до 4 плат ввода-вывода. .В оборудовании используется многослойная печатная плата и многоуровневый высокоточный электрический модуль, сильная защита от помех. Функция аппаратной защиты, каждый выходной сигнал с интеллектуальным обнаружением, предотвращение короткого замыкания, перегрузки и высокой температуры. Основа на технологии VARAN BUS , система может быть расширена, сильная адаптируемость и гибкость. Обучающие модули с функциями укладки и матричной локализации, поддержка условного суждения, управление циклом, ожидание сигнала и другие логические инструкции.
•Удобный
Многоязычная система и зарезервированные слоты для дополнительного оборудования, способные удовлетворить потребности наших клиентов по всему миру.
Технические характеристики:
Модель
Тип робота
Диапазон LMM (тонн)
Вертикальный ход (мм)
Поперечный ход (мм)
Ход траверсы (мм)
Максимальная нагрузка (с инструментом) (кг)
Минимальное время получения (сек)
Мин. время цикла (сек)
Рабочее давление воздуха (бар)
Макс.Расход воздуха (NL/цикл)
Источник питания
Вес (кг)
Основная рука
вспомогательный рычаг
Основная рука
вспомогательный рычаг
СТ5-700-1200Д-С2
Балка с одним ударом
50-80
700
750
370
370
1200
3
1.3
5.2
4-6
5
1Ф, 200-240В, 50/60Гц
260
СТ5-700-1400Д-С2
80-160
700(800)
750(850)
370
370
1400
3
1.3
5.2
4-6
5
280
СТ5-900-1600ДТ-С2
220-260
900(1000)
950(1050)
420
420
1600
5
1.3
5.5
4-6
5
310
СТ5-1100-1800ДТ-С2
Робот размера Smail с балкой рамного типа
320-400
1100(1200)
1100(1200)
650
650
1800
6
1.5
6.2
4-6
5
340
СТ5-1300-2000ДТ-С
Робот среднего размера с балкой рамного типа
450-650
1300
1350
630
630
2000
10
3.2
9
4-6
6
810
СТ5-1500-2200ДТ-С
650-850
1500
1550
750
750
2200
12
3.5
9.5
4-6
6
930
Модель
Размеры (мм)
A
B
C
D
E
F
G
H
I
J
K
L
СТ5-700-1200Д-С2
2230
1250
1470
700
750
1200
145
120
580
110
90
1500
СТ5-700-1400Д-С2
2560
1390
1465 (1565)
700(800)
750(850)
1400
145
160
650
175
140
1820
СТ5-900-1600ДТ-С2
2760
1490
1300(1350)
900(1000)
950(1050)
1600
185
140
700
240
175
2020
СТ5-1100-1800ДТ-С2
3010
1710
1490 (1540)
1100(1200)
1100(1200)
1800
160
160
1030
240
240
2150
СТ5-1300-2000ДТ-С
3650
2020
1510
1300
1350
2000
245
170
1100
2700
/
/
СТ5-1500-2200ДТ-С
3850
2140
1610
1500
1550
2200
245
170
1220
2900
/
/
※Мы оставляем за собой право изменять спецификации без предварительного уведомления.
